La planimetría del almacén es fundamental para permitir la correcta circulación de las máquinas de manutención. Algunas de ellas exigen un alto grado de planimetría del pavimento para evitar averías en las mismas máquinas y, lo que es aún más importante, en la propia instalación.
Los problemas más acusados aparecen en los sistemas de montacargas tipo torre (ya sean trilaterales o bilaterales), debido a su gran altura de elevación y a su velocidad de operación. Con estas máquinas, la nivelación del pavimento es un factor extremadamente crítico, ya que se trabaja con tolerancias milimétricas en los pasillos entre las estanterías y cualquier variación del piso puede generar una inclinación del aparato que, por mínima que sea, supone un riesgo para toda la instalación.

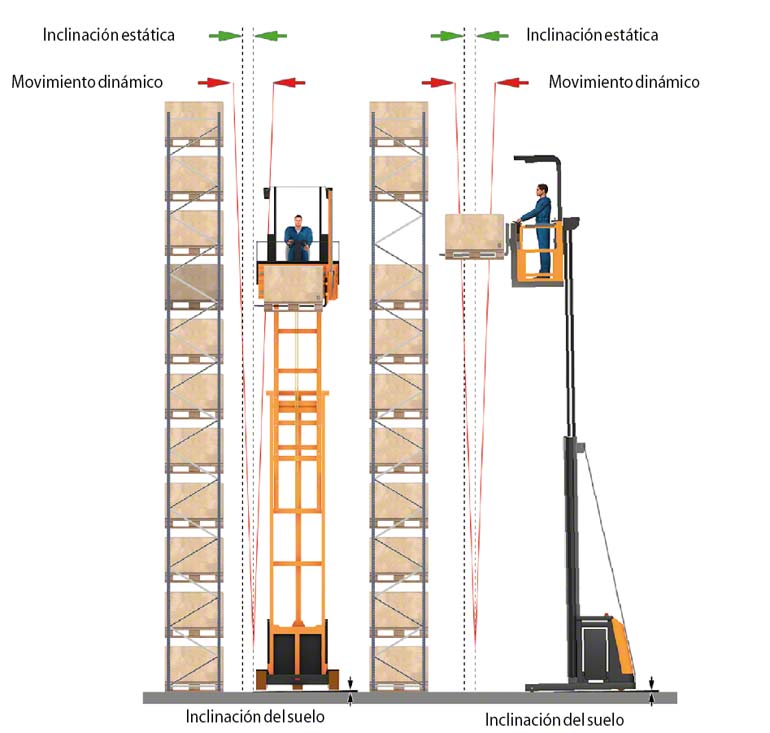

Cuando un montacargas de pasillos muy estrechos trabaja sobre un piso desnivelado sufre un balanceo. Al no disponer de un sistema de amortiguación, transmite el movimiento inmediatamente al mástil y dada la considerable altura de este, un simple milímetro de desnivelación en la base se puede transformar, a grandes alturas, en varios centímetros de desviación. Esta circunstancia puede desembocar en un golpe a las cargas o las estanterías, con el peligro que eso conlleva.
Además, la desviación influirá de forma decisiva en la corrección del posicionamiento en altura de las horquillas del cabezal, lo que genera el riesgo de golpeo de estas cuando sean extendidas para tomar o depositar una carga.
Por todo esto y para evitar cualquier peligro o incidente que haya que lamentar posteriormente, la nivelación del pavimento en un entorno de trabajo con máquinas de pasillo estrecho tiene que ser finísima. No basta con que el constructor asegure que la superficie está correctamente nivelada, la experiencia indica que es imprescindible que aporte la certificación oportuna e incluso la tabla de toma de muestras que se haya realizado tras el acabado del pavimento.
La comprobación de la nivelación del pavimento es un arduo trabajo, que requiere un gran cuidado con la ayuda de instrumentos ópticos muy precisos. Además, el piso debe cumplir unos parámetros que varían en función del sistema de almacenaje que se use.

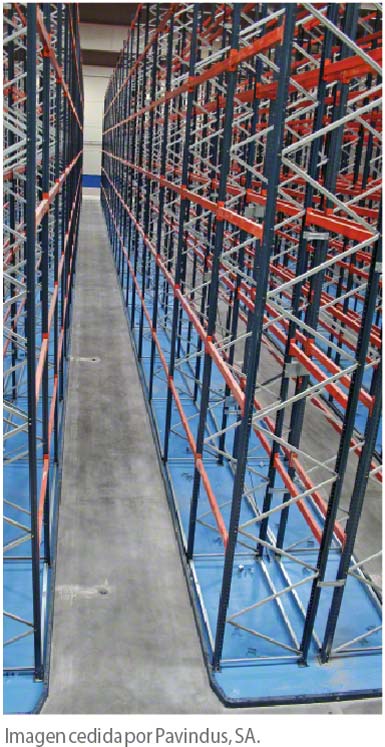

La correcta nivelación del pavimento es fundamental para evitar averías en los equipos de manutención
Las exigencias en cuanto a la nivelación difieren según la instalación sea de clase 100, 200, 300 o 400. Esta clase se determina según ciertos factores que están recogidos en la norma de calidad EN 15620 de AENOR. Atendiendo al equipo de manutención utilizado, los sistemas de almacenaje se clasifican de la forma siguiente:
Clase | Tipo de pasillo | Indicado para: |
100 | Muy estrecho | Estantería de carga paletizada de menos de 18 m de altura, con pasillos muy estrechos y operada por transelevadores controlados automáticamente |
200 | Muy estrecho | Estantería de carga paletizada con pasillo muy estrecho, operada por transelevadores controlados automáticamente y con sistema de posicionamiento adicional de las unidades de carga. |
300 | Muy estrecho | Estantería de carga paletizada con pasillo muy estrecho, operada sólo por montacargas que no tienen necesidad de girar en el pasillo para cargar o descargar las unidades. Los montacargas están guiados a lo largo del pasillo por guías mecánicas o de inducción. |
300A | El operario sube y baja conjuntamente con la unidad de carga y tiene un posicionamiento manual en altura. Cuando el conductor se halla a nivel del piso, dispone de un circuito cerrado de visión o un sistema equivalente. | |
300B | El operario permanece siempre al nivel del piso y no dispone de dispositivos de visión indirecta. | |
400 | Ancho | Estantería de carga paletizada con pasillo ancho, lo suficiente para permitir a los montacargas giros de 90º a fin de efectuar las operaciones de carga y descarga. |
Estrecho | Estantería de carga paletizada con pasillo reducido, que puede ser usada por montacargas más especializados. |

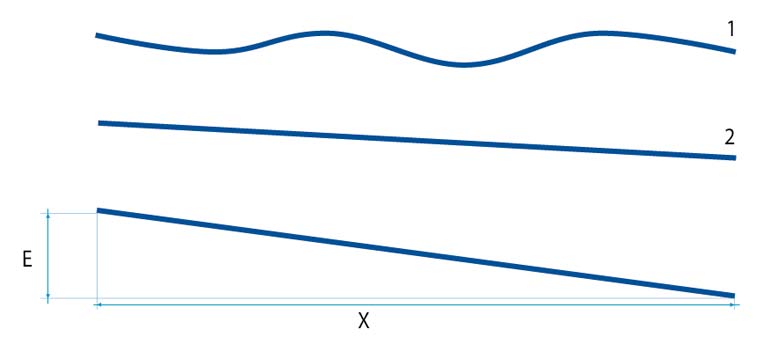

¿Cuál es la diferencia entre la nivelación del piso y la planimetría?
2: Perfil de piso plano pero no nivelado.
X. Distancia entre dos puntos fijos en un piso desnivelado (en el ejemplo, 3 m).
E: Diferencia de nivel entre los dos puntos fijos separados 3 m.
A continuación hablaremos de “cuadrículas de 3 m”. Estas corresponden a un conjunto de puntos sobre la superficie del piso, separados entre ellos por una distancia de 3 m en las direcciones perpendiculares al edificio que se toman como referencia.
Requisitos para un piso de clase 400 (para pasillo ancho y estrecho)
Todos los puntos de una cuadrícula de 3 m deben estar dentro de ±15 mm de la referencia horizontal. En la tabla adjunta se indican los valores límites de E (la diferencia de nivel entre dos puntos), en función del montacargas empleado y de la altura del nivel superior de la estantería que se levantará en ese lugar.
Tipo de montacargas | Altura del último nivel | Valor límite de E |
Sin desplazador lateral | Más de 13 m | 2,25 mm |
Sin desplazador lateral | De 8 a 13 m | 3,25 mm |
Sin desplazador lateral | Hasta 8 m | 4,00 mm |
Con desplazador lateral | Hasta 13 m | 4,00 mm |
Requisitos para un piso de clase 300 (pasillo muy estrecho)
Las instalaciones con montacargas para clase 300 (pasillo muy estrecho) deben cumplir unos requisitos de nivelación muy estrictos. Hay que tener en cuenta que una pequeña inclinación de milímetros en el pavimento puede convertirse en desviaciones de centímetros en el mástil del montacargas con el consiguiente riesgo de accidentes.
Los requisitos para la correcta nivelación del piso en instalaciones de clase 300 están indicados en la norma EN 15620. Como resumen se adjunta la tabla siguiente que muestra los valores máximos del parámetro Zpendiente, que indica la pendiente transversal del pasillo entre los centros de las ruedas delanteras del montacargas y E, que representa la diferencia de nivel entre dos puntos adyacentes y separados 3 m.
Altura del último nivel | Valor límite de Zpendiente | Valor límite de E |
Más de 13 m | 1,30 mm | 3,25 mm |
De 8 a 13 m | 2,00 mm | 3,25 mm |
Hasta 8 m | 2, 50 mm | 3,25 mm |
Todos los puntos del pavimento deben de estar dentro de ±15 mm de la referencia horizontal.
Requisitos para el piso en Clases 100 y 200 (pasillo muy estrecho)
Para las clases 100 y 200, pese a que se trata de instalaciones con pasillos muy estrechos, no se exigen unos requisitos de nivelación tan estrictos como en el caso de la clase 300, por lo que respecta a la nivelación del piso, dado que el transelevador no rueda sobre el pavimento sino que circula sobre un carril guía inferior.
De acuerdo con la norma EN 15620, los requisitos de nivelación del piso son los siguientes:
Longirtud del pasillo | Nivelación respecto al nivel de referencia horizontal |
Hasta 150 mm | +/- 15 mm |
250 m | +/- 20 mm |
Para longitudes de pasillo intermedias entre 150 y 250 m los datos se pueden interpolar linealmente.
