Las estibas de madera son las de uso más generalizado y se construyen, principalmente, en cinco modelos que se describen a continuación. Aunque la medida más utilizada es la de la estiba europea o europalet (1.200 x 800 mm) también hay otras medidas habituales como las estibas de 1.200 x 1.000 mm y las de 1.200 x 1.200 mm. Según el tipo de carga, especialmente en el sector de la distribución de productos de gran consumo, también es frecuente el uso de estibas de 800 x 600 mm, llamadas medias estibas al ser sus medidas la mitad que las de un europalet.

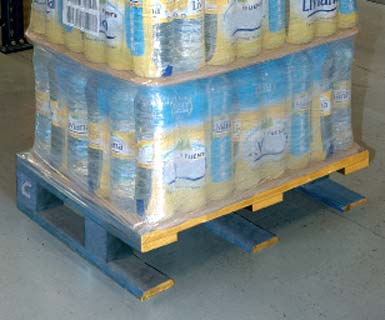

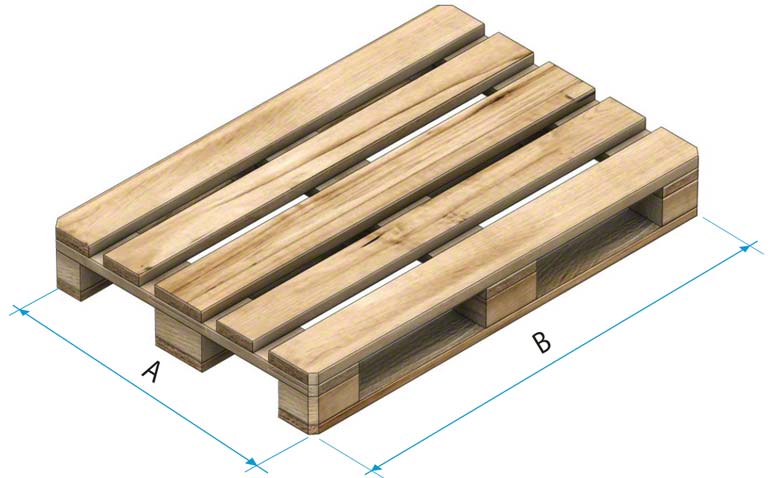

Estibas tipo 1: las más utilizadas

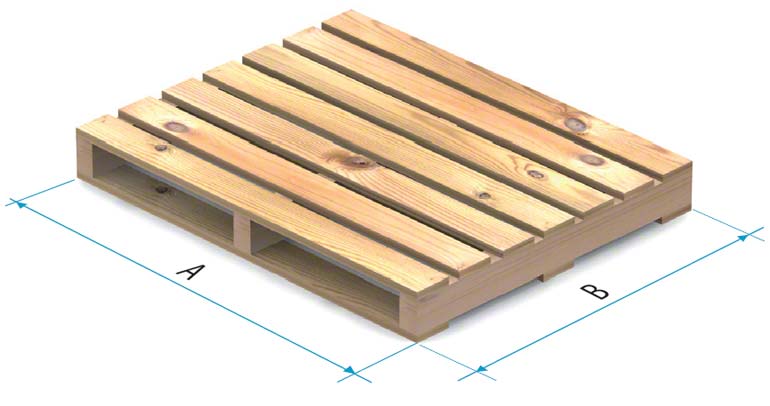

Este es el modelo más utilizado y es el único válido para ser usado indistintamente en todos los sistemas de almacenaje con la condición de que sus patines (los soportes inferiores sobre los que se dispone la plataforma plana en la que descansa la carga) se apoyen perpendicularmente a las vigas de las estanterías, los carriles de apoyo o los caminos de rodillos:
| Longitud (B) | Fondo (A) |
| 1200 | 800 |
| 1000 | |
| 1200 |
Dimensiones nominales en mm
Características
- Cualquier tipo de montacargas o elemento de manutención de estibas los puede manipular sin dificultades.
- Son las estibas óptimas para almacenes automatizados.
- La única precaución que se ha de tener cuando se usan es que sean de la calidad adecuada.
- Hay una norma europea que especifica cómo se fabrican. Las que siguen este criterio se denominan europalets.
- No todas las estibas de 800 x 1.200 mm son europalets. Estos se identifican mediante un anagrama circular con las letras EUR en su interior.
- A las estibas de 1.000 x 1.200 mm y de 1.200 x 1.200 mm fabricados con los criterios y la calidad del europalet se les denomina "tipo europalet"
Manipulación
- Se deben manipular, en cada caso, por el lado que lo haga posible (según la primera ilustración superior):
- Lado A: almacenaje en estanterías selectiva, por gravedad y push-back de rodillos.
- Lado B: almacenaje en estanterías drive-in, push-back de carros y Pallet Shuttle. En estanterías selectivas necesitan vigas para estibas.

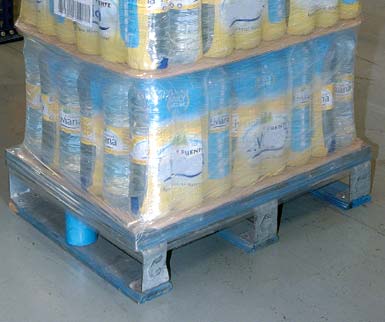

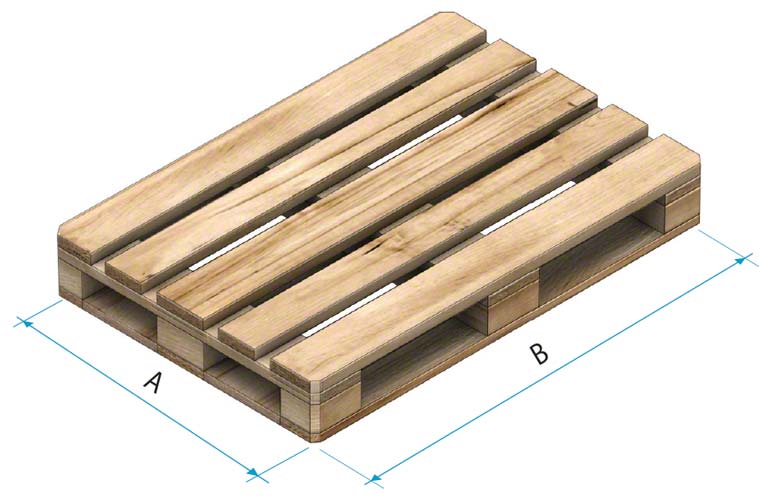

Estibas tipo 2: muy populares en otros países
| Longitud (B) | Fondo (A) |
1200 |
800 |
| 1000 | |
| 1200 |
Dimensiones nominales en mm
Características
- Su utilización está bastante generalizada en algunos países, principalmente en la medida de 1.000 x 1.200 mm
- Son válidos para ser almacenados en estanterías selectivas, drive-in, push-back de carros y Pallet Shuttle
- Pueden dar problemas en sistemas por gravedad y en push-back de rodillos
- No son los más adecuados para ser empleados en transelevadores o montacargas de torre bilateral, salvo que se levanten por la parte inferior
- No son válidos para ser manipulados mediante apiladores
- No es el más apropiado para ser utilizado con transportadores automáticos de rodillos; en lugar de estos es aconsejable emplear transportadores automáticos de cadenas
Estibas tipo 3 y tipo 4: para otros tipos de almacenamiento

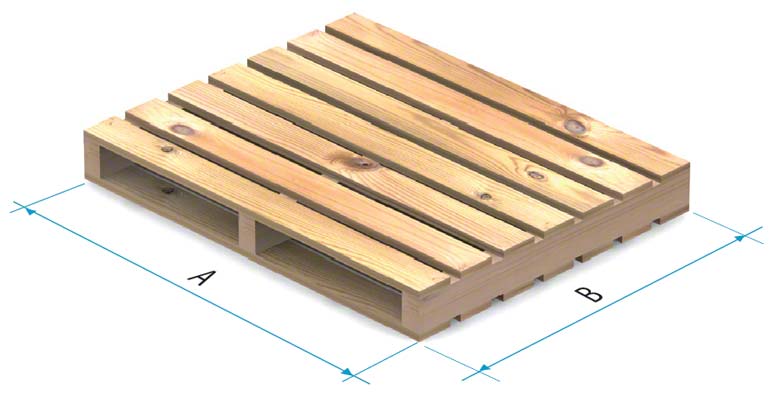

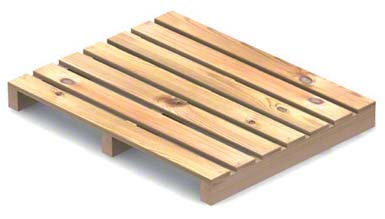

Estiba tipo 3
| Tipo 3 | |
|---|---|
| Longitud (B) | Fondo (A) |
| 1200 | 1000 |
| 1200 | |
Dimensiones nominales en mm
Estiba tipo 4
| Tipo 4 | |
|---|---|
| Longitud (B) | Fondo (A) |
| 1200 | 1000 |
| 1200 | |
Dimensiones nominales en mm
Características
- Tanto las estibas tipo 3 como las tipo 4 son válidas para ser almacenadas en estanterías drive-in y selectivas, push-back de carros y Pallet Shuttle.
- No son utilizables en sistemas con gravedad, ni en push-back de rodillos.

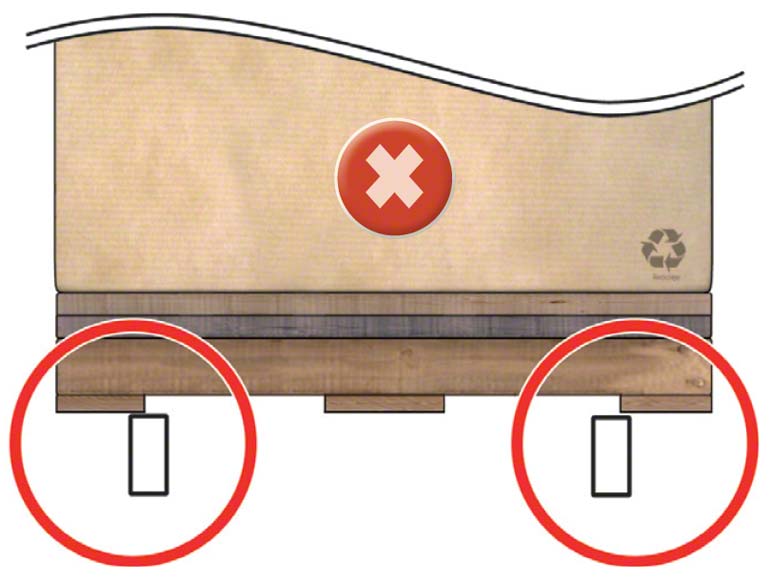

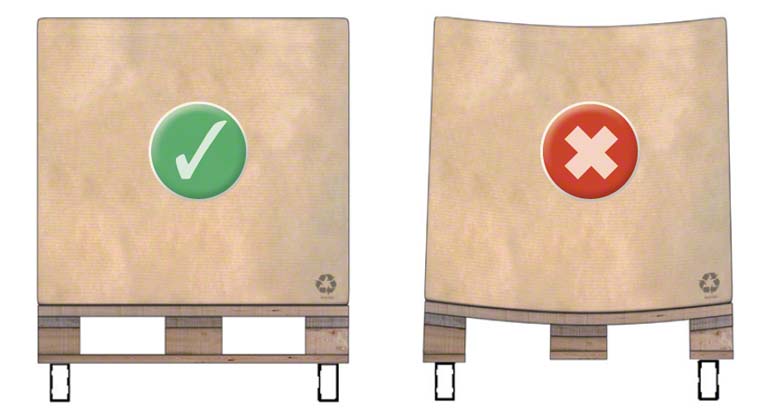

- Cuando se almacenan sobre estanterías selectivas, se debe tener cuidado con los márgenes, ya que pueden presentarse dos situaciones que son completamente inaceptables ya que suponen un riesgo para la seguridad y la integridad de la instalación o de la carga.
Manipulación

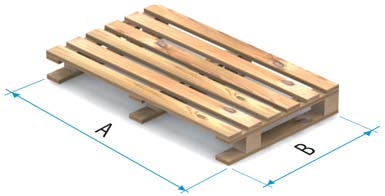

Estibas tipo 5A y 5B: los 'medias estibas'
| Tipo 5B | |
|---|---|
| Longitud (B) | Fondo (A) |
| 600 | 800 |
Dimensiones nominales en mm
Características
- Estas plataformas se denominan también medias estibas, ya que sus medidas son la mitad de las de una estiba de 1.200 x 800 mm (medio europalet).
- Son estibas frecuentes en el sector de la distribución para productos de gran consumo, ya que facilitan el dispensar las cantidades más apropiadas para su comercialización.
- Gracias a su tamaño, resultan ideales para su manipulación en los puntos de venta (como, por ejemplo, los supermercados).
- Para almacenarlos en estanterias selectivas es necesario colocar travesaños o una superficie de apoyo sobre las vigas.
- Sólo la estiba 5A puede almacenarse en estanterías dinámicas, aunque con algunas restricciones.
Manipulación
- Para el resto de los usos es preciso colocarlos por parejas sobre europalets normales de 1.200 x 800 mm (cuando se usan así, a estas estibas inferiores se las denomina estibas esclavas).
- Cualquier tipo de montacargas puede manipularlas sin restricciones, si bien es necesario tomar la precaución de tener en cuenta las medidas de las horquillas.
- A menos que se usen con estibas esclavas, los transportadores automáticos han de ser específicos para que puedan montar estas estibas: o con más rodillos que los convencionales o con cuatro cadenas.
Otras estibas
Los cinco tipos de estibas de madera anteriores son los más usados, pero no son los únicos. Existen distintas normas mediante las que se ha tratado de establecer los estándares para construirlos con unas dimensiones, formas, tipos de madera, clavos, etc. que sean válidos a nivel internacional.
De hecho, el europalet es fruto de esta normalización. Pero fuera de ese estándar se pueden encontrar otras estibas, como las ilustradas más abajo, que si bien pueden tener unas medidas exteriores similares a las del europalet, no están fabricadas con los mismos criterios, por lo que su resistencia puede no ser la adecuada ni la esperada.
En el mercado hay disponible una gran variedad de soportes diferentes a los del tipo 1, 2 y 3 (tanto en sus medidas como en su construcción). Todos ellos presentan dificultades cuando se almacenan sobre estanterías o en el momento de ser manipulados por algunos elementos de manutención, lo que requiere de tratamientos específicos y la colocación de piezas complementarias en las estanterías.
Especial cuidado se ha de tener con las plataformas denominadas de un solo uso o estibas desechables porque aún siendo de medidas normalizadas, el espesor y la calidad de su madera no las hacen aptas para ser almacenadas directamente en estanterías.

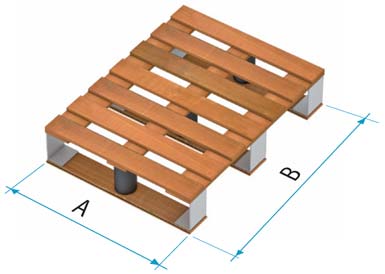

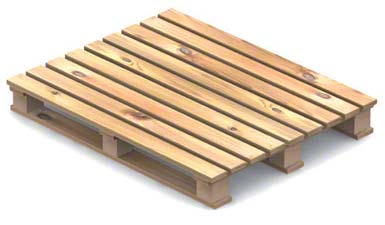

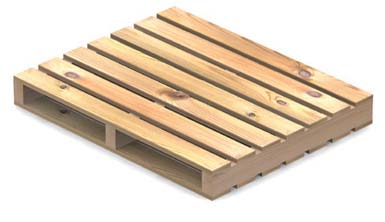

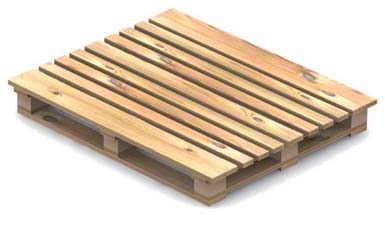

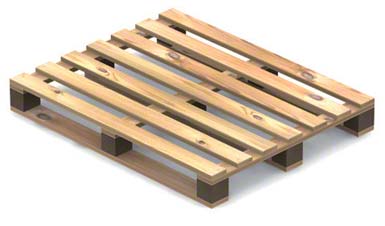

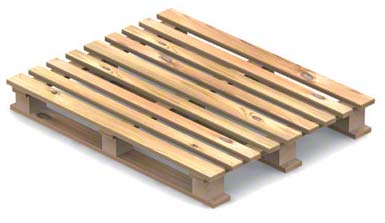

Aquí se representan algunas estibas que pueden ocasionar dificultades:

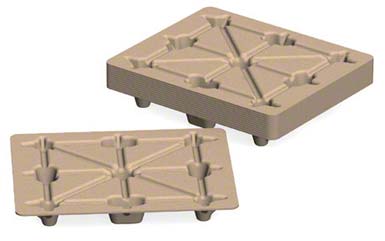

Madera prensada
Dos entradas, doble cara, reversible
Cuatro entradas, doble cara, reversible
Cuatro entradas, doble cara, no reversible (un solo uso)
Dos entradas, doble cara, no reversible
Cuatro entradas, doble cara, no reversible
Dos entradas, cara única, no reversible
Cuatro entradas, doble cara, reversible
